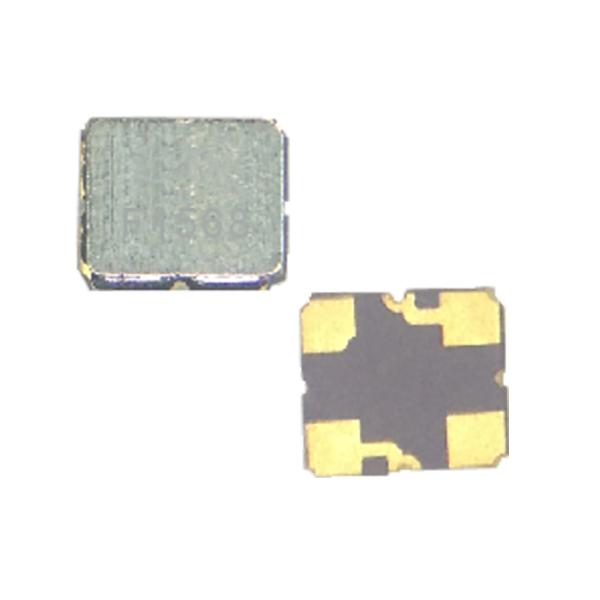

Features
Ceramic package for Surface Mounted Technology (SMT)
High frequency SAW filter
Package size 2.5×2.0×0.65mm
Package Type DCC4A
Electrostatic Sensitive Device (ESD)
Automatic mounting and reflow soldering
RoHS Compliant & Pb Free
Specifications
Item |
Minimum |
Typical | Maximum | Unit | |
Center Frequency |
1568.00MHz, or other high frequency | MHz | |||
Insetion Loss |
|
1.4 | 2.0 | dB | |
Insetion Loss |
1559.08~1563.098MHz |
|
1.6 | 2.5 | dB |
1573.42~1577.420MHz |
|
1.7 | 2.5 | dB | |
Amplitude Ripple (p-p) |
1559.098~1577.42MHz |
|
0.5 | 1.0 | dB |
3dB Bandwidth | 35 | 43 |
|
MHz | |
Group Delay Ripple | 1559.098~1577.42MHz |
|
10 | 30 | ns |
Absolute Attenuation |
DC~1463.00MHz | 32 | 38 |
|
dB |
1463.00~1493.00MHz | 38 | 43 |
|
dB | |
1493.00~1512.00MHz | 35 | 40 |
|
dB | |
1512.00~1624.00MHz | 50 | 55 |
|
dB | |
1643.00~1673.00MHz | 48 | 53 |
|
dB | |
1673.00~2000.00MHz | 40 | 45 |
|
dB | |
2000.00~1463.00MHz | 25 | 30 |
|
dB | |
Input VSWR | 1559.098~1577.42MHz |
|
1.5:1 | 2.0:1 |
|
Output VSWR | 1559.098~1577.42MHz |
|
1.5:1 |
2.0:1 |
|
Operating Temperature |
-40 |
|
+85 | ℃ | |
Storage Temperature | -55 |
|
125 | ℃ |

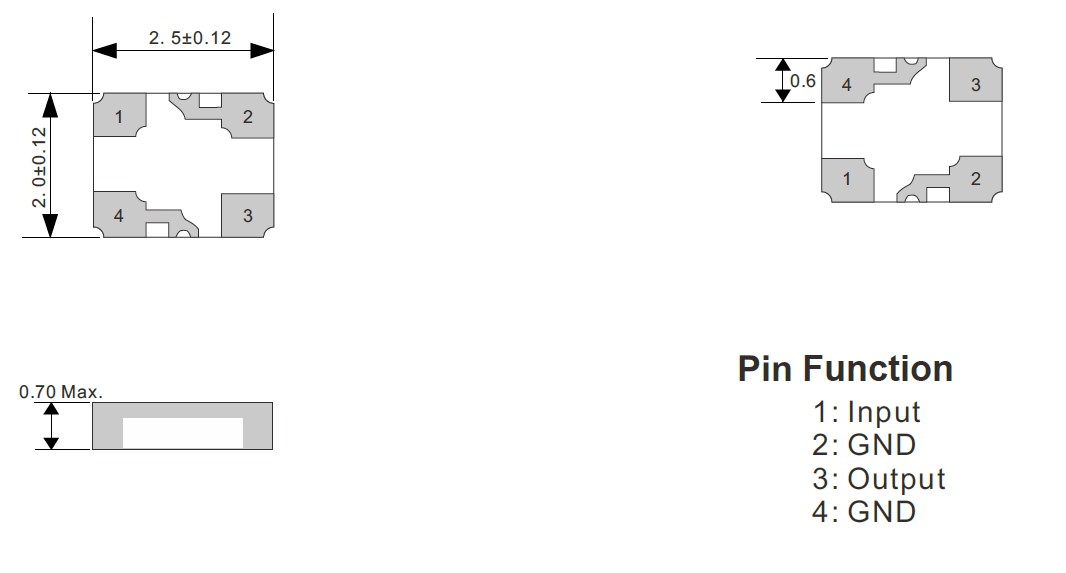

Dimensions [mm]
