Features
OCXO (Oven Controlled Crystal Oscillator)

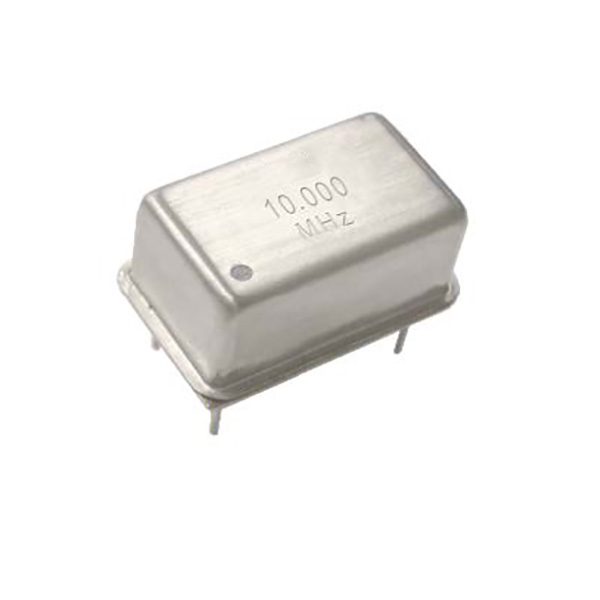

Typical 36.3×27.2×12.7mm DIP Thru-hole OCXO
Frequency range from 5MHz to 100MHz
±3ppb frequency stability over -40~+85℃
Stratum 3 (Overall ±0.3ppm including 10 years aging)
Very fast warm-up and accurate stability
Applications: Base Station, Digital Switch, Test Equipment, Measuring Equipment, SDH, SONET, etc
RoHS Compliant & Pb-Free
Specifications
Type |
6X Series DIP OCXO | ||
Output Type | LVTTL/Sine wave | ||
Output Load | 15pF, or specify | ||
Output Wave Form |
Rectangular | ||
Supply Voltage |
3.3V/5.0V | 12V | |
Frequency Range |
5~40MHz | 10~100MHz | |
Operating Temperature |
-40~+85℃, or spcify | ||
Frequency Stability |
Frequency Tolerance | ±5ppb Max. | |
vs. Operating Temperature | ±3ppb~±10ppb | ||
vs. Supply Voltage | ±0.5ppb Max. (±5 Change) | ||
vs. Load | ±0.5ppb Max. (±10 Change) | ||
vs Aging | ±0.5ppb /Daily, ±50ppb/Year, ±0.3ppm/10 years | ||
Voltage Vol (Max.) /Voh (Min.) |
0.1Vcc/0.9Vcc |
||
Duty Cycle |
45~55% | ||
Spurious |
-60dBc | ||
Warm-up |
±10ppb (In 10 minutes @+25, referenced to 1 hour) | ||
Power Consumption (Steady state) |
1.3W Max. | ||
Frequency Adjustment Range |
±0.5ppm (+2.5V±2.5V/+5V±5) | ||
Phase Noise @20MHz | @10Hz |
-120dBc/Hz |
|
@100Hz | -135dBc/Hz | ||
@1KHz | -145dBc/Hz | ||
@10KHz | -150dBc/Hz | ||
Packing Unit | 100pcs. |

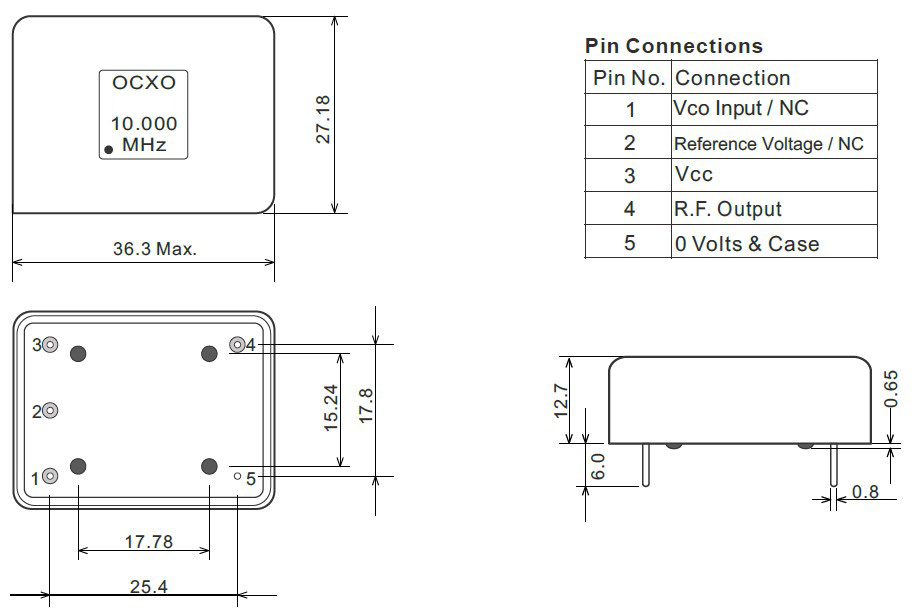

Dimensions [mm]
