Features
OCXO (Oven Controlled Crystal Oscillator)

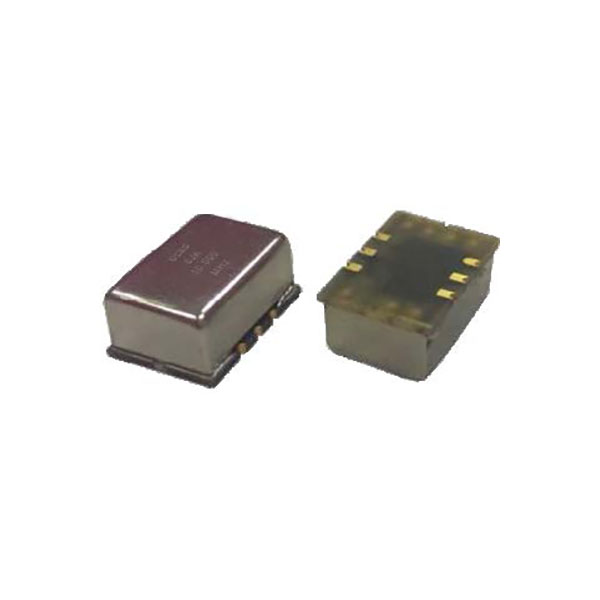

Typical 14.3×9.3×6.5mm SMD OCXO
Frequency range from 5MHz to 40MHz
±30ppb frequency stability over -40~+85℃
Stratum 3 (Overall ±4.6ppm including 20 years aging)
Automatic mounting and reflow soldering
Very fast warm-up and accurate stability
SC-Cut crystal unit
Applications: Base Station, Digital Switch, Reference Timing Circuit, Measuring Equipment, Synthesizer, etc
RoHS Compliant & Pb-Free
Specifications
Type |
9X Series SMD OCXO | ||
Output Type | HCMOS | ||
Output Load | 15pF, or specify | ||
Output Wave Form |
Rectangular | ||
Supply Voltage |
3.3V / 5.0V | ||
Frequency Range |
5~40MHz | ||
Operating Temperature |
-40~+85℃, or spcify | ||
Frequency Stability |
Frequency Tolerance | ±30ppb Max. | |
vs. Operating Temperature | ±10ppb~±50ppb | ||
vs. Supply Voltage | ±5ppb Max. (±5 Change) | ||
vs. Load | ±10ppb Max. (±10 Change) | ||
vs Aging | ±2.0ppb /Daily, ±0.4ppm/Year, ±2.0ppm/10 years, Max. | ||
Voltage Vol (Max.) / Voh (Min.) |
0.1Vcc/0.9Vcc |
||
Duty Cycle |
45~55% | ||
Spurious |
-60dBc | ||
Warm-up |
±0.1ppm (In 5 minutes @+25, referenced to 1hour) | ||
Power Consumption (Steady state) |
0.6W Max. | ||
Frequency Adjustment Range |
±5ppm (+1.65V±1.65V/+2.5V±2.5V) | ||
Phase Noise @20MHz | @10Hz |
-98dBc/Hz |
|
@100Hz | -126dBc/Hz | ||
@1KHz | -145dBc/Hz | ||
@10KHz | -152dBc/Hz | ||
Packing Unit | 500pcs./Reel |

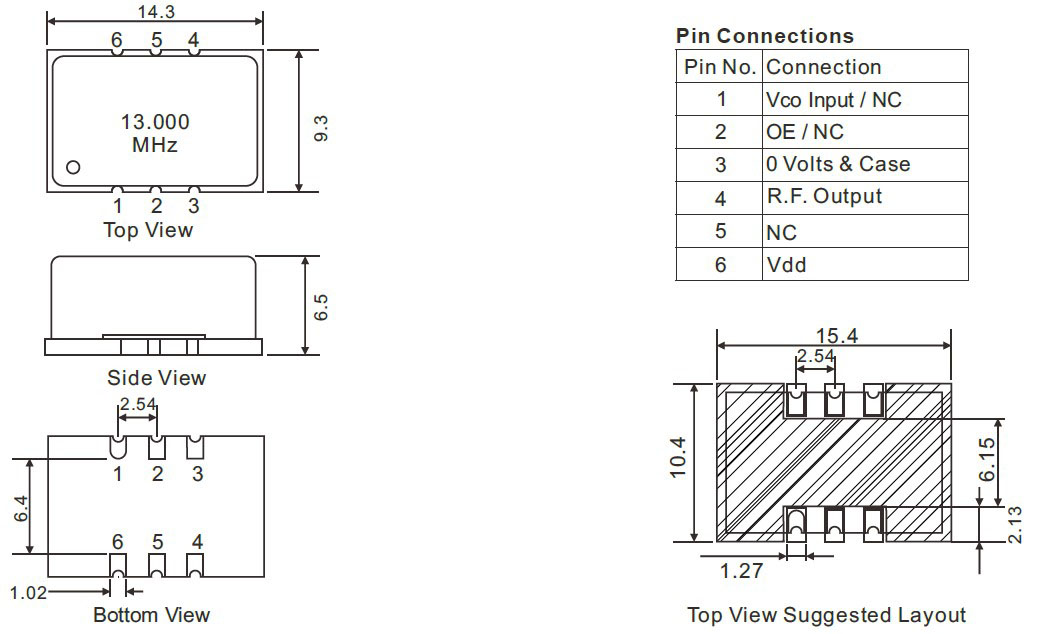

Dimensions [mm]
