Features
LVCMOS output logic, frequency range from 10MHz to 60MHz

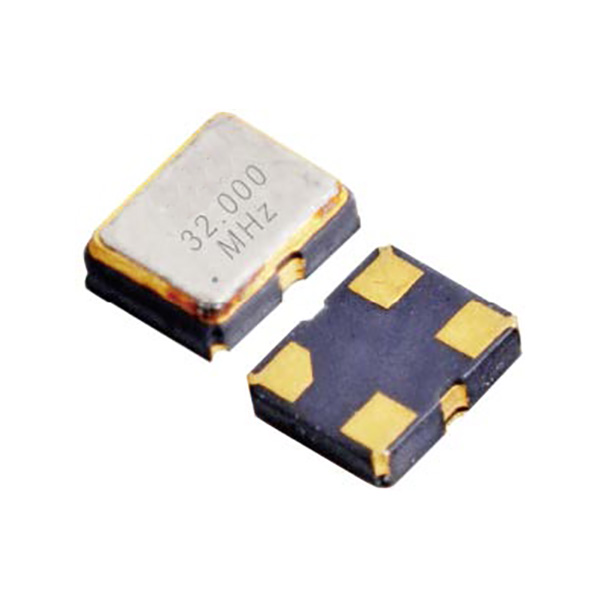

2520 size, 0.80mm high SMD TCXO /VC-TCXO
Low voltage operations: 1.8V, 2.5V, 2.8V, 3.3V
Frequency stability: ±2ppm~±5ppm
3-state function
Automatic mounting and reflow soldering
Applications: Mobile Phone, Wireless Communications, IoT, GPS, WLAN, and more
RoHS Compliant & Pb-Free
Specifications
Type | 7Q Series SMD TCXO | ||
Output Type |
CMOS | ||
Output Load |
15pF | ||
Supply Voltage |
1.8~3.3V | ||
Frequency Range |
10~60MHz | ||
Supply Current |
10mA Max. |
||
Output Level |
0.1Vcc /0.9Vcc |
||
Frequency Stability | Tolerance | ±2.0ppm Max. (after 2 reflows ) | |
vs Temperature | ±2ppm~±5ppm | ||
vs Supply Voltage | ±0.2ppm Max. | ±0.2ppm Max. | |
vs Aging | ±1.0ppm Max./Year | ||
Duty Cycle |
45~55% |
||
Rise /Fall Time | 8ns Max. | ||
Start-up Time |
5ms Max. |
||
Operating Temperature | -40~+85℃, or specify | ||
Phase Noise @26MHz |
100Hz |
-110dBc/Hz | |
1KHz |
-130dBc/Hz | ||
10KHz |
-145dBc/Hz |
||
Packing Unit | 3000pcs./Reel |

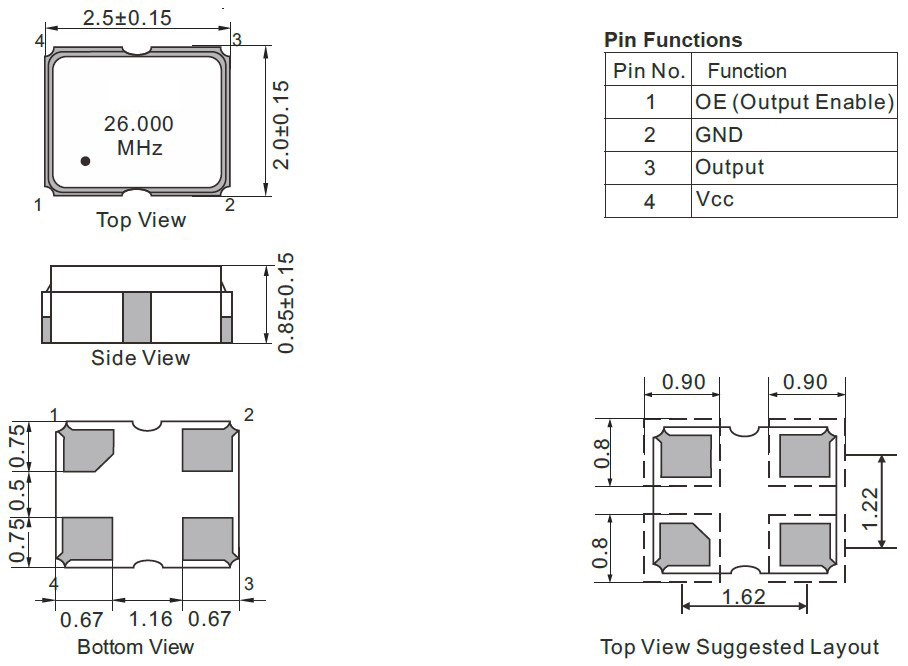

Dimensions [mm]
