Features
Output frequency range from 10MHz to 52MHz

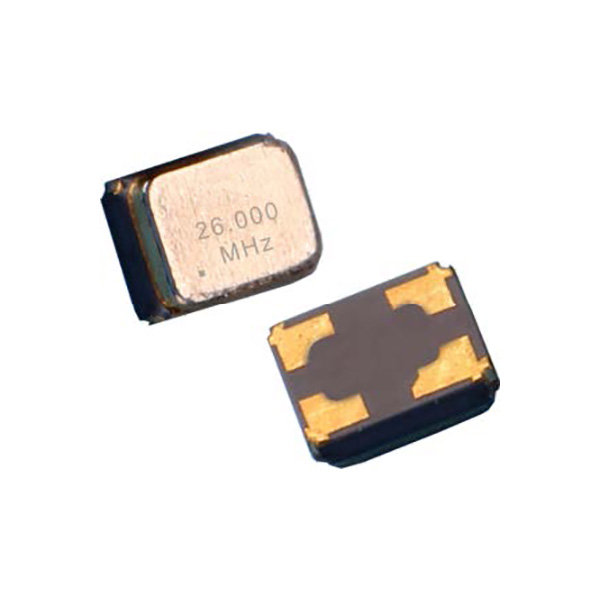

2016 size, 0.75mm high SMD TCXO / VC-TCXO
Low voltage operations and low phase noise
Temperature stability: ±0.5ppm~±2.0ppm
VC-TCXO available
Automatic mounting and reflow soldering
Applications: Smartphones, Wearables, IoT, GPS, WLAN, and more
RoHS Compliant & Pb-Free
Specifications
Type | 7X Series SMD TCXO / VC-TCXO | ||
Output Type |
Clipped Sine wave | ||
Output Load |
10kΩ//10pF | ||
Supply Voltage |
1.8~3.3V | ||
Frequency Range |
10~52MHz | ||
Supply Current |
2.0mA Max. |
||
Output Level |
0.8Vp-p Min. |
||
Frequency Stability | Tolerance | ±2.0ppm Max. (after 2 reflows ) | |
vs Temperature | ±0.5ppm~±2.0ppm | ||
vs Supply Voltage | ±0.2ppm Max. (Vcc±5%) | ±0.2ppm Max. (Vcc±5%) | |
vs Load | ±0.2ppm Max. (Load varies±10%) | ||
vs Aging | ±1.0ppm Max./Year | ||
Auto Frequency Control (AFC) Range |
±7ppm~±16ppm (1.4±1V) | ||
Start-up Time |
2ms Max. |
||
Operating Temperature | -30~+85℃ | ||
Phase Noise @19.2MHz |
100Hz |
-115dBc/Hz | |
1kHz |
-135dBc/Hz | ||
10kHz |
-148dBc/Hz |
||
Packing Unit | 3000pcs./Reel |

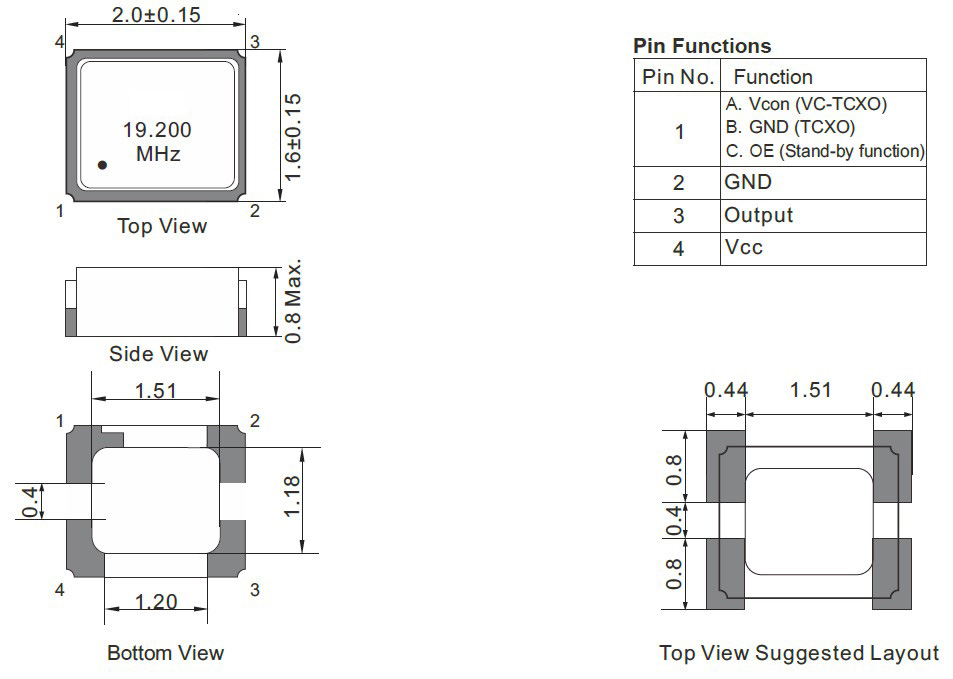

Dimensions [mm]
